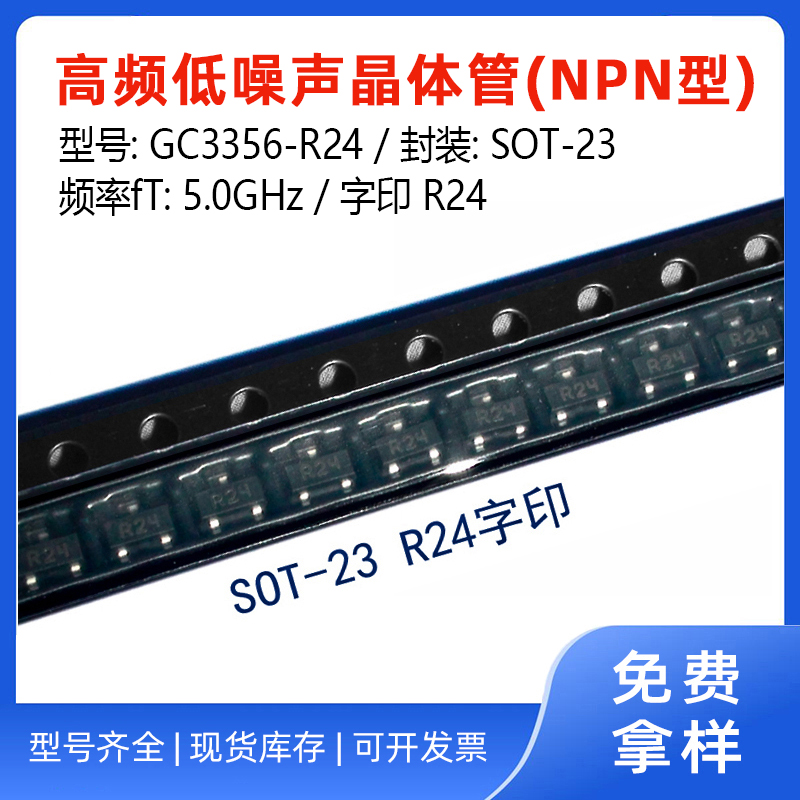

GC3356 R24高频晶体管SOT-23 5GHz
型号/规格：
GC3356 R24/SOT-23
品牌/商标：
GSEL
封装形式：
SOT-23
环保类别：
无铅环保型
安装方式：
贴片式
包装方式：
卷带编带包装
功率特性：
小功率
频率特性：
高频
极性：
NPN型
相关产品
产品信息
高频低噪声晶体管简介
高频低噪声晶体管是一种能在高频工作环境下，同时保持低噪声特性的半导体器件，主要用于对信号频率和噪声控制要求较高的电子电路中。
特点
1.高频特性：能有效处理高频信号（通常工作频率在数百兆赫兹以上，甚至达到微波频段），适合射频通信、雷达、卫星通信等高频场景。
2.低噪声特性：自身产生的噪声信号极弱，能减少对微弱输入信号的干扰，保证信号接收的清晰度，常见于接收机的前端放大电路。
应用场景
1.通信设备（如手机、基站、卫星接收器）的信号放大电路。
2.雷达、导航系统中的微弱信号检测模块。
3.测量仪器（如频谱分析仪）的信号处理部分。
其设计重点在于优化材料和结构，以降低载流子运动产生的噪声，同时保证在高频下的良好导电性和稳定性。
特点
1.高频特性：能有效处理高频信号（通常工作频率在数百兆赫兹以上，甚至达到微波频段），适合射频通信、雷达、卫星通信等高频场景。
2.低噪声特性：自身产生的噪声信号极弱，能减少对微弱输入信号的干扰，保证信号接收的清晰度，常见于接收机的前端放大电路。
应用场景
1.通信设备（如手机、基站、卫星接收器）的信号放大电路。
2.雷达、导航系统中的微弱信号检测模块。
3.测量仪器（如频谱分析仪）的信号处理部分。
其设计重点在于优化材料和结构，以降低载流子运动产生的噪声，同时保证在高频下的良好导电性和稳定性。
如何选用合适的高频低噪声晶体管
选择合适的高频低噪声晶体管，需综合考虑以下因素：
1. 频率特性：晶体管的特征频率fT应至少为实际使用频率的3倍，建议选择6到8倍，以减小插入噪声并提高增益 。
2 .噪声系数：噪声系数（NF）是关键指标，其值越小越好。如ATF54143噪声系数典型值为0.5dB，适合对低噪声要求严格的场景 。
3. 增益特性：根据电路需求选择合适增益的晶体管。一般初级放大可选用插入增益小、直流放大系数hfe大的晶体管，如2SC3356；次级放大选用增益大些的，如BFQ591。同时要注意避免增益过高产生自激 。
4.耐压值：需考虑晶体管集电极-发射极击穿电压（VCEO）等耐压参数，确保工作时CE之间的电压不超过规定值，一般应留有一定余量。若在3V、5V低电压下工作，击穿电压不宜大于15V，否则线性会受影响 。
5.电流能力：关注集电极zui大电流（ICM），工作时流过晶体管的电流不能超过该值，从稳定性考虑，一般需留有30%-50%甚至更多余量。
6.封装形式：高频或微波电路中，为减小寄生效应，应选择引出线短的封装，如表面贴封装形式SOT-23、SOT-89等 。
7.温度特性：温度对晶体管参数有影响，如硅管温度每升高6℃，Iceo将增加一倍。若环境温度高于30℃，耗散功率Pcm应降额60%-80%使用，且尽量远离发热元件 。
1. 频率特性：晶体管的特征频率fT应至少为实际使用频率的3倍，建议选择6到8倍，以减小插入噪声并提高增益 。
2 .噪声系数：噪声系数（NF）是关键指标，其值越小越好。如ATF54143噪声系数典型值为0.5dB，适合对低噪声要求严格的场景 。
3. 增益特性：根据电路需求选择合适增益的晶体管。一般初级放大可选用插入增益小、直流放大系数hfe大的晶体管，如2SC3356；次级放大选用增益大些的，如BFQ591。同时要注意避免增益过高产生自激 。
4.耐压值：需考虑晶体管集电极-发射极击穿电压（VCEO）等耐压参数，确保工作时CE之间的电压不超过规定值，一般应留有一定余量。若在3V、5V低电压下工作，击穿电压不宜大于15V，否则线性会受影响 。
5.电流能力：关注集电极zui大电流（ICM），工作时流过晶体管的电流不能超过该值，从稳定性考虑，一般需留有30%-50%甚至更多余量。
6.封装形式：高频或微波电路中，为减小寄生效应，应选择引出线短的封装，如表面贴封装形式SOT-23、SOT-89等 。
7.温度特性：温度对晶体管参数有影响，如硅管温度每升高6℃，Iceo将增加一倍。若环境温度高于30℃，耗散功率Pcm应降额60%-80%使用，且尽量远离发热元件 。
高频晶体管的主要封装型号
贴片式：SOT-323,SOT-23, SOT-143,SOT-143R,SC-59,SOT-89-3L,
直插式：TO-50,TO-92S,TO-92,M型
高频晶体管的包装标准
高频晶体管主要电参数
主要热销高频晶体管型号
2SC3585, BFG540X, BFG520X, GC3077, 2SC3356, GC3356, 2SC3357, BFU580Q, GC3838, GC3355, GC3195...
更多高频晶体管型号可供选择定制
